CADe SIMU - Software Gratuito simulação de Diagramas Elétricos

Atualizado: Ago 10

Muito utilizado para o ensino de comandos elétricos e com uma facilidade enorme para utilizar, criar, testar, simular diagramas e circuitos elétricos, apresentaremos mais sobre o CADe SIMU, um software gratuito para simulação de seus projetos e equipamentos.


Lembre-se! Se você viu o blog da Crescer e os materiais estão fazendo sentido, avalie-nos no google para que possamos alcançar cada vez mais pessoas a fazerem seus projetos e produtos! Contamos com você!


Neste software encontramos uma vasta biblioteca envolvendo os componentes mais comuns do mercado, fusíveis, contatoras, disjuntores, motores dentre outros atuadores. Recentemente aderindo a parte de pneumática e automação, nos possibilitando simulações com CLP`s e toda a parte pneumática. Conhecer e entender essa ferramenta possibilita ao estudante, testar, aprender e tirar dúvidas “práticas” que muitas vezes só são vistas em campo.

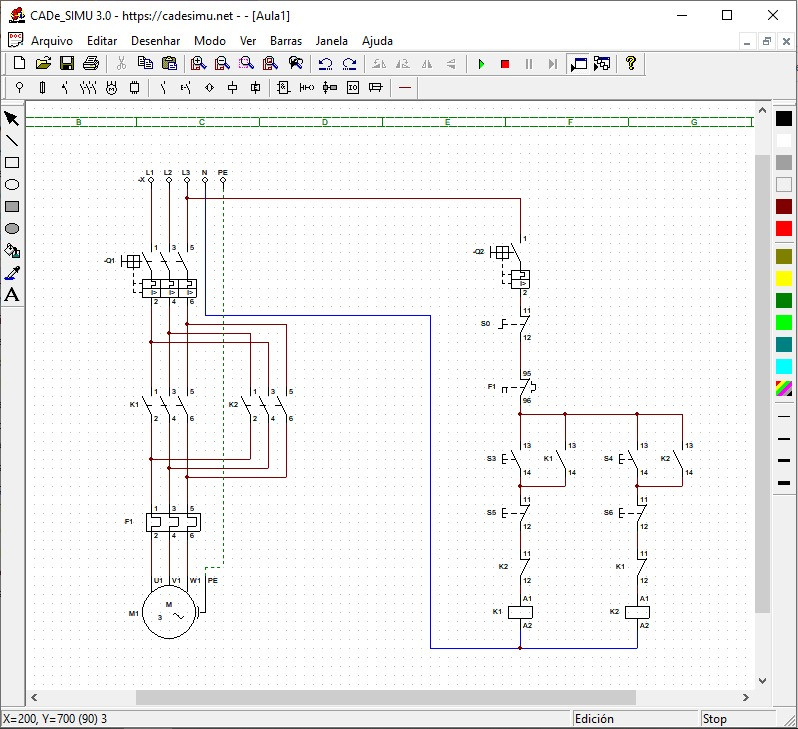

Diagrama elétrico de partida direto e reversão de um motor trifásico
Diagrama Elétrico Partida Direta e Reversão de um Motor Trifásico

O QUE VAMOS APRENDER:


1. Baixar o software;

2. Instalar e senha;

3. Conhecer o software;

4. Montar o diagrama;

5. Simular o funcionamento;

6. Gerar numeração;

7. Configurar legenda;

8. Configurar impressão;



PASSO 1: DOWNLOAD DO CADe SIMU


Acesse o link e realize o download: DOWNLOAD AQUI



PASSO 2: INSTALAÇÃO E SENHA DE ACESSO


O CADe SIMU é um software muito leve e de fácil execução, seu instalador já o executa para que possamos usar. Sua senha padrão é “4962” todos os recursos já são disponíveis na versão.


PASSO 3: CONHECENDO O SOFTWARE


Uma visão geral do software:

Ferramentas para organização e execução do software:

Barra padrão de utilização do Windows, dentro da aba “Arquivo” e “Editar” temos configurações importantes para serem feitas. Nas outras abas deixo para que a curiosidade de vocês as descubra.

Aba de “menus” em cada item encontramos os diversos itens que compõe aquele menu, vou postar sobre os principais que serão abordados neste artigo.


Alimentações, aqui você encontra todas as entradas de fonte disponíveis, tanto AC quanto DC.


Disjuntores, encontre os disjuntores necessários para seu projeto e relé térmico.

Contadoras e comutadores; aqui temos os contatos de potência das contadoras.

Motores e atuadores.

Cabos e conexões, aqui temos todas as ferramentas para interligar nosso diagrama, criar pontos de início, fim e junções.

O restante das abas deixo para vocês descobrirem, o software está em português e os ícones são de fácil entendimento.


PASSO 4, 5, 6, 7 e 8: MONTANDO, TESTANDO E GERANDO NUMERAÇÃO DE UM DIAGRAMA COM LEGENDA E IMPRESSÃO DO PROJETO.

Acompanhe o vídeo do Elias Donatti da E2T Automação. Trazendo um exemplo prático e profissional de partida direta e reversão de motor trifásico para compartilhar o conhecimento com você.

E aí, o que achou deste material? Compartilhe conosco se você já simulou algum projeto no CADe Simu?
