Hardware para medição de energia IoT

A crescer está sempre trabalhando em uma melhoria contínua de seus hardwares e softwares, e nesse ritmo sempre compartilhando o conhecimento, seja em blogs ou vídeos no YouTube. Neste blog vamos mostrar como você poderá usar os hardwares da Crescer de Medição de Consumo IoT para postar os dados de consumo no Google Sheets.


Avalie-nos no google para que possamos alcançar e auxiliar cada vez mais pessoas a fazerem seus projetos e produtos! Contamos com você!



Passo a Passo:

  1. Apresentando o Hardware.

  2. Como conectar o equipamento a rede.


1 - APRESENTANDO O HARDWARE


Os Hardwares são placas baseadas no ESP32 usando um display Oled e um sensor de corrente não invasivo SCT-013 que neste caso do blog, é para 100 amperes. Nós já falamos sobre o sensor de corrente não invasivo e como utilizar com ESP32, você pode conferir o material nesse link https://www.crescerengenharia.com/post/sensor-de-corrente-sct-013 .


O medidor pode ser alimentado tanto com AC quanto com DC, isso aumenta as possibilidades na hora da instalação, dando escolha ao técnico a melhor aplicação.


Medidor com alimentação AC

Abaixo o medidor com alimentação DC 5V.


Medidor com alimentação DC

O primeiro passo é preparar uma planilha de google sheets conforme o nosso blog https://www.crescerengenharia.com/post/aprenda-como-usar-o-esp32-para-publicar-dados-no-google-sheets. Então com o equipamento em mãos, faça a alimentação, sendo que na primeira ligação, aparecerá uma tela conforme a figura abaixo:


Hardware de medição de consumo IoT

Na imagem temos na esquerda a corrente consumida, logo abaixo a potência aparente, por isto a medição em kVA, já que medimos somente a corrente, não é possível calcular a potência ativa. E logo após temos o horímetro do equipamento.


No lado direito temos os 4 bytes de IP do equipamento quando conectado a uma rede wifi válida, como é a primeira operação do mesmo, não tem IP da rede ainda.


Nota sobre a medição de corrente: como o sensor é de 100A, é normal ter um erro de 0,5A na medição. Caso precise tirar esta oscilação, terá que ter uma alteração no firmware para desprezar medições abaixo de 1 ampere.


2 - COMO CONECTAR O EQUIPAMENTO A REDE


Agora para conectar o equipamento a rede e a planilha de google sheets, considerando que você já copiou a url abaixo,



que é de onde tirei o código AKfycbzSrgxiUVD2ZMD04eP5PNjRc-sNKa1hfrdT2qx que parametrizarei no meu equipamento e como você terá outra planilha, terá outro código também.

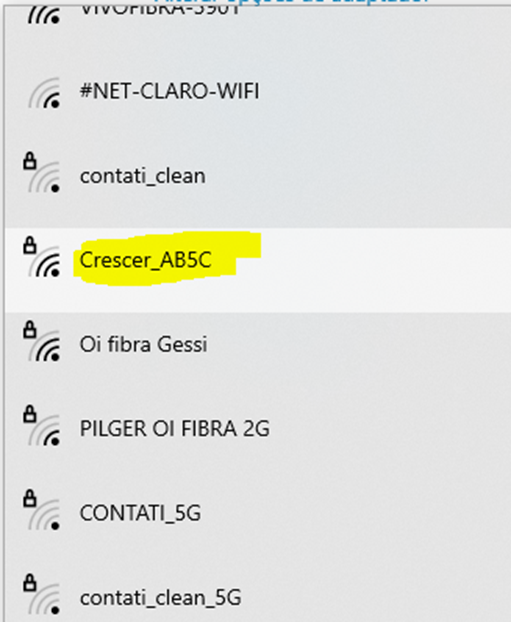

Você vai conectar o seu PC ou smartphone no wifi que o equipamento Crescer criou para você, o equipamento já vem com um firmware que permite a execução dos próximos passos e deixa tudo pronto para que consiga fazer o cadastro do seu produto na rede, procure por uma rede wifi chamada Crescer_XXXX, onde XXXX é o final do endereço MAC e pode ser qualquer sequência, e no meu caso foi:


Use a senha 12345678 e estará conectado no equipamento Crescer, agora abra um browser e digite na barra de url 192.168.4.1/admin, abrindo a tela abaixo:


tela do admin

Coloque a senha 01234567 e pressione login, aparecendo a tela abaixo:


Nesta tela você irá inserir o ID do script do google, o intervalo de postagem, e os outros dois dados que não são relevantes e podem ter qualquer número. Ficando como a figura abaixo:



Logo em seguida, pressione em salvar. Agora vamos configurar qual a rede wifi será utilizada para envio dos dados, para tal digite no browser com o pc ou celular ainda conectados no equipamento Crescer o seguinte 192.168.4.1/user e pressione enter.


Devendo aparecer a seguinte tela:


tela do user

Configure sua condição de rede wifi e a característica da medição, evite tirar de IP dinâmico, caso não saiba a função.


Uma vez configurado, pressione salvar e o equipamento ira salva as configurações e reiniciar buscando a conexão, com tudo estando certo, aparecerá o IP na tela conforme a figura abaixo:



Como agora o equipamento tem IP ele passa a postar os dados caso a planilha do google sheets esteja funcionando.


Planilha recebendo os dados

Dessa forma você passa a ter os dados de medição na sua planilha, podendo utilizar esse equipamento em diversas aplicações e necessidades, sejam elas industriais ou residências.
